如今電氣或電子設備不可避免的部分之一是其電源。無論供應的電源類型（交流或直流），在考慮與其連接的負載的性能時，電源質量都很重要。在為敏感負載供電時，電能質量是一個特別關鍵的參數。而在現代電子產品中，來自電源的電磁干擾是電能質量的主要威脅。電源的傳導和輻射輻射強度足以損壞敏感負載。用于電源的EMI電源濾波器是一種可以幫助防止電磁噪聲損壞敏感設備的可行的解決方案。這些EMI電源濾波器還可以保護電源免受開關瞬變和高頻電磁尖峰的影響。

讓我們來看看不同類型的EMI電源濾波器以及它們如何保護您的電源。

1、用于電源線的emi電源濾波器。

幾乎所有電源線都會產生電磁干擾。電源線的傳導和輻射發射需要在其設定的范圍內。為了遵守監管限制并保護敏感設備，采用了EMI電源濾波器。

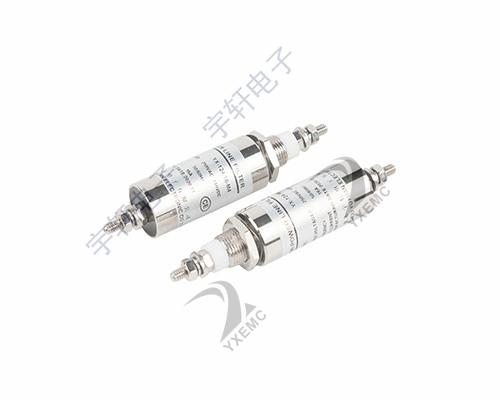

（1）電磁干擾電源線EMI電源濾波器

用于電源線的EMI電源濾波器通常稱為EMI電源線濾波器。它們保護放置在濾波器下游的設備免受EMI的有害影響。EMI電源線濾波器連接在電源和設備之間,它們接受來自電源的未濾波輸入信號，并向設備提供濾波電壓電源。這些濾波器僅通過提取不需要的電流來允許所需的電流進入敏感設備。Emi電源線濾波器還可以降低來自電源的共模和差模噪聲，并抑制電磁噪聲到達負載。

通過為電源集成EMI電源濾波器，可以防止電磁噪聲（從負載側到公用側）的反向傳導。例如，在沒有EMI電源濾波器的情況下，開關瞬變會影響輸入電源。在DC-AC逆變器的情況下，由于逆變器開關的高頻開關，示波器中的直流輸入充滿了開關瞬變。這些瞬變的連續發生超過容差限值會導致直流電源出現問題。通過集成EMI電源濾波器，電源和負載設備都可以免受電磁噪聲的影響。

提供交流電時，需要格外小心，因為負載中產生的EMI會流向公用電源并污染電網。這就是EMI電源濾波器如此重要的原因，特別是對于交流電源。

2、用于交流電源的emi電源濾波器。

與交流電源的基頻相比，電磁噪聲是高頻信號。為了抑制高頻噪聲進入敏感負載，低通濾波器用作交流電源的emi電源濾波器。

用于電源的低通EMI電源濾波器可以是有源或無源濾波器，它們將敏感負載的噪聲轉移到地。有源濾波器是分析目標波形中存在的噪聲并將產生的抗噪聲注入電壓或電流波形的系統，以便消除噪聲并實現無噪聲輸出。在無源emi電源濾波器中，電感器和電容器根據濾波器要求以不同的方式排列。無源emi電源濾波器的內部配置決定了它們可以抑制高頻噪聲的頻率。

根據電感電容排列的內部配置，用于交流電源的EMI電源濾波器分為以下幾種：

（1）一階濾波器 。

在電源和負載之間放置一個電抗元件形成一階濾波器。為了使該濾波器成為一階低通濾波器，需要在電源和負載之間并聯放置單個電容器或串聯電感器。如果一階濾波器是容性的，則提取到達負載的噪聲電流，而電感濾波器僅允許低頻信號通過負載。為了實現高衰減率，選擇了二階EMI電源濾波器。

（2）二階濾波器 。

二階EMI電源濾波器由兩個電抗元件（電容器和電感器）組成，由于其L形排列而被稱為L濾波器。電源的阻抗、負載和要抑制的高頻率決定了L濾波器中電感和電容的值。

（3）三階及高階濾波器 。

（4）三階EMI電源濾波器是交流電源常用的EMI電源濾波器拓撲結構。它由三個或更多反應元件組成，根據排列，被稱為“pi”濾波器或“T”濾波器。EMI電源濾波器的物理尺寸隨著其階數的增加而增加。三階濾波器的占位面積大于一階和二階EMI電源濾波器。

連接到公用電源的電氣和電子產品的數量正在增加，這使得用于電源的EMI電源濾波器成為質量系統設計所需的。
